Mạch điều khiển 12 Kênh - Học lệnh, >500m không vật cản

  • Mã sản phẩm: PD000603
    Đăng ngày: 02/22/2018 12:17:23
    Tình trạng: Còn 12 sản phẩm
  • Thương hiệu: Điện tử Phương Dũng
130.000₫ Giá thị trường: Tiết kiệm:
Kích thước

Mạch điều khiển RF 8 Kênh, tần số 315Mhz. Khoảng cách >500m không vật cản, đã thử nghiệm thực tế . Tay điều khiển tầm xa 1000m.

Có thể điều khiển:
- 01 tay điều khiển cho 1 mạch.
- 01 tay điều khiển đồng thời cho nhiều mạch.
- Nhiều tay điều khiển cho 1 mạch.

Các chế độ hoạt động
Lựa chọn chế độ hoạt động bằng công tắc màu đỏ trên mạch, có các số 1, 2, 3, 4. Khi gạt công tắc sang vị trí ON => giá trị tương ứng là M1=1, M2=2, M3=4, M4=8; Khi công tắc OFF => giá trị =0. Tính Chế độ = M1+M2+M3+M4:
- Chế độ 1 - 12L:
12 Relay chế độ chốt; (L) (Nhấn lần 1 đóng, nhấn lần nữa ngắt)
- Chế độ 2 - 12M: 12 Relay đều chế độ nhấn nhả (M) (Nhấn thì đóng, bỏ ra thì ngắt)
- Chế độ 3 - 12S: 12 Relay chế độ liên động (S); Nhấn phím nào => Relay đó đóng, các Relay khác ngắt.
- Chế độ 4 - 6M,6L: Relay 1-6 chế độ chốt (M); Relay 7-12 chế độ nhấn nhả (L)
- Chế độ 5 - 6x2S: Relay chế độ liên động (S); Chế độ này chia làm 6 cặp liên động: Relay1-2, Relay 3-4, Relay 5-6, Relay 7-8, Relay 9-10, Relay 11-12. Trong 1 cặp trong 1 thời điểm chỉ có 1 Relay đóng. Khi khởi động tất cả các Relay đều ngắt. Phù hợp chế độ nút Start-Stop, hoặc đảo chiều động cơ, nhấn giữ >0.5 giây thì tắt cả 2 relay của 1 cặp (dừng động cơ).
- Chế độ 6 - 2x4M-2S: Relay 1-4 chế độ M, Relay 5-6 chế độ S; Relay 7-10 chế độ M, Relay 11-12 chế độ S.
- Chế độ 7 - 2x4S-2S: Relay 1-4 chế độ S, Relay 5-6 chế độ S, Relay 7-10 chế độ S, Relay 11-12 chế độ S.
- Chế độ 8 - 2x4S-2L: Relay 1-4 chế độ S, Relay 5-6 chế độ L; Relay 7-10 chế độ S, Relay 11-12 chế độ L.
- Chế độ 9 - 2x4S-2M: Relay 1-4 chế độ S, Relay 5-6 chế độ M, Relay 7-10 chế độ S, Relay 11-12 chế độ M.
- Chế độ 10 - Phím 1-10: Nhấn tự đảo trạng thái, nếu nhấn giữ >0.5 giây thì ưu tiên kênh nhấn giữ, các kênh khác tắt. Nhấn phím 11 bật cả, phím 12 tắt cả.
- Chế độ 11 - Phím 1-10: liên động (S) từ kênh 1-10. Nhấn phím 11 bật tất cả, phím 12 tắt tất cả.
- Chế độ 12 - Phím 1-11: liên động (S) từ kênh 1-11. Nhấn phím 12 tắt/ bật tất cả.
- Các chế độ 13, 14, 15 chưa dùng: quý khách có nhu cầu thì yêu cầu.

Tiếp điểm relay 10A, khi sử dụng nên sử dụng tải có dòng điện <=5A để đảm bảo tuổi thọ của Relay.

Các option cho sản phẩm (giá chi tiết được hiển thị khi lựa chọn mua hàng):
- Tay điều khiển 12 kênh.
- Tay điều khiển 12 kênh + Bo mạch nhận 12 kênh - nguồn cấp 12VDC, 24VDC - có hoặc không vỏ
- Tay điều khiển 12 kênh + Bo mạch nhận 12 kênh - nguồn cấp 220VAC - không vỏ


Nguồn cấp 12V DC hoặc 220VAC, khi mua khách hàng lựa chọn sản phẩm phù hợp với nhu cầu. Ngoài ra khách hàng có thể đặt nguồn sử dụng là 24VDC.

Lưu ý: Nguồn cấp cho mạch điều khiển là 2 chân màu đỏ, độc lập với nguồn cấp cho thiết bị (Xem sơ đồ bên dưới)

Hướng dẫn cách học lệnh.

  • Hướng dẫn cách học lệnh.
    • Nhấn giữ phím trên bo mạch nhỏ (3 giây), sau đó nhấn 1 phím trên tay điều khiển trong vòng.
    • Nhả phím trên điều khiển và nhấn lại phím trên tay điều khiển 1 lần nữa. Như vậy là kết thúc quá trình học lệnh. Bo mạch sẽ kêu tiếng BEEP.
  • Xóa dữ liệu học lệnh.
    • Nhấn giữ phím phím trên bo mạch nhỏ (15 giây), sau khi nhả ra LED trên bo mạch nhỏ sẽ nháy nhanh liên tiếp 03 lần, như vậy toàn bộ dữ liệu học lệnh sẽ mất, muốn điều khiển phải học lệnh lại.

Một số hình ảnh sản phẩm:

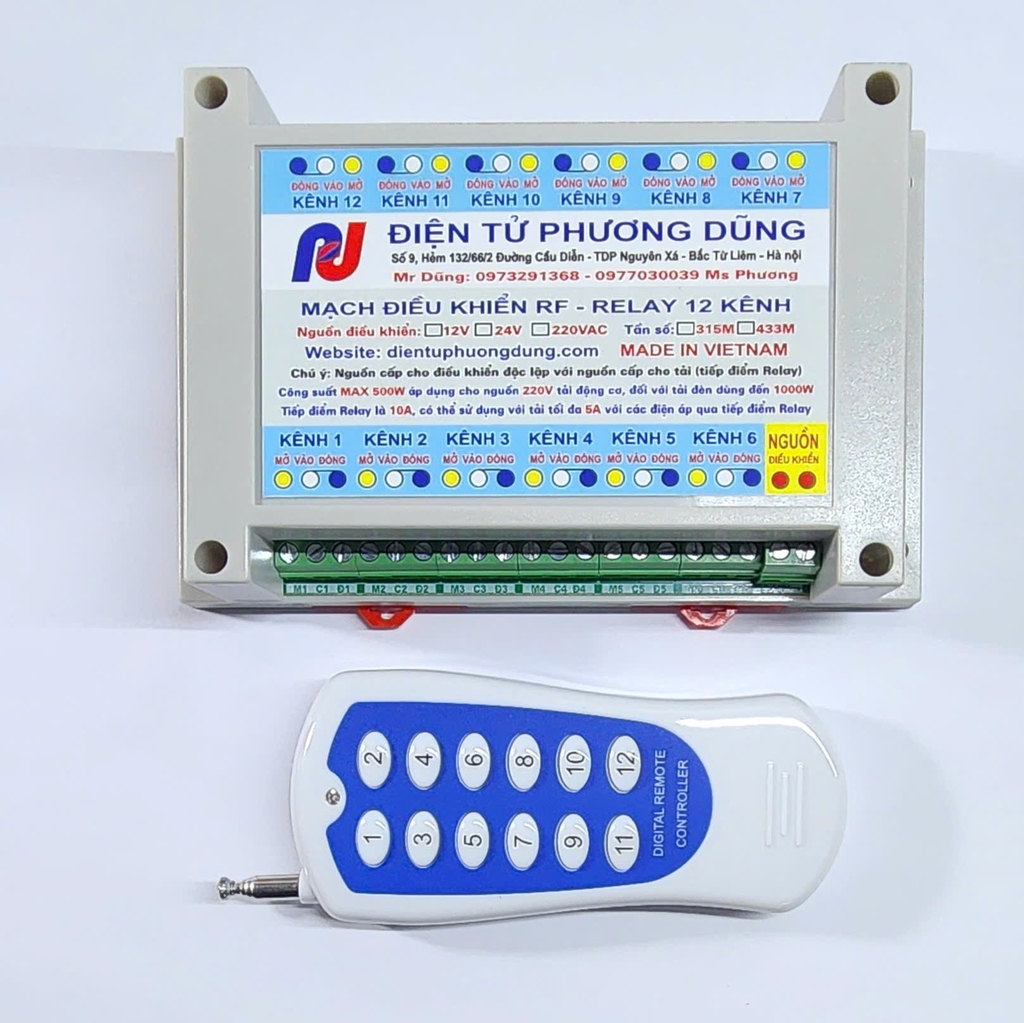

1. Bộ thu + phát có vỏ

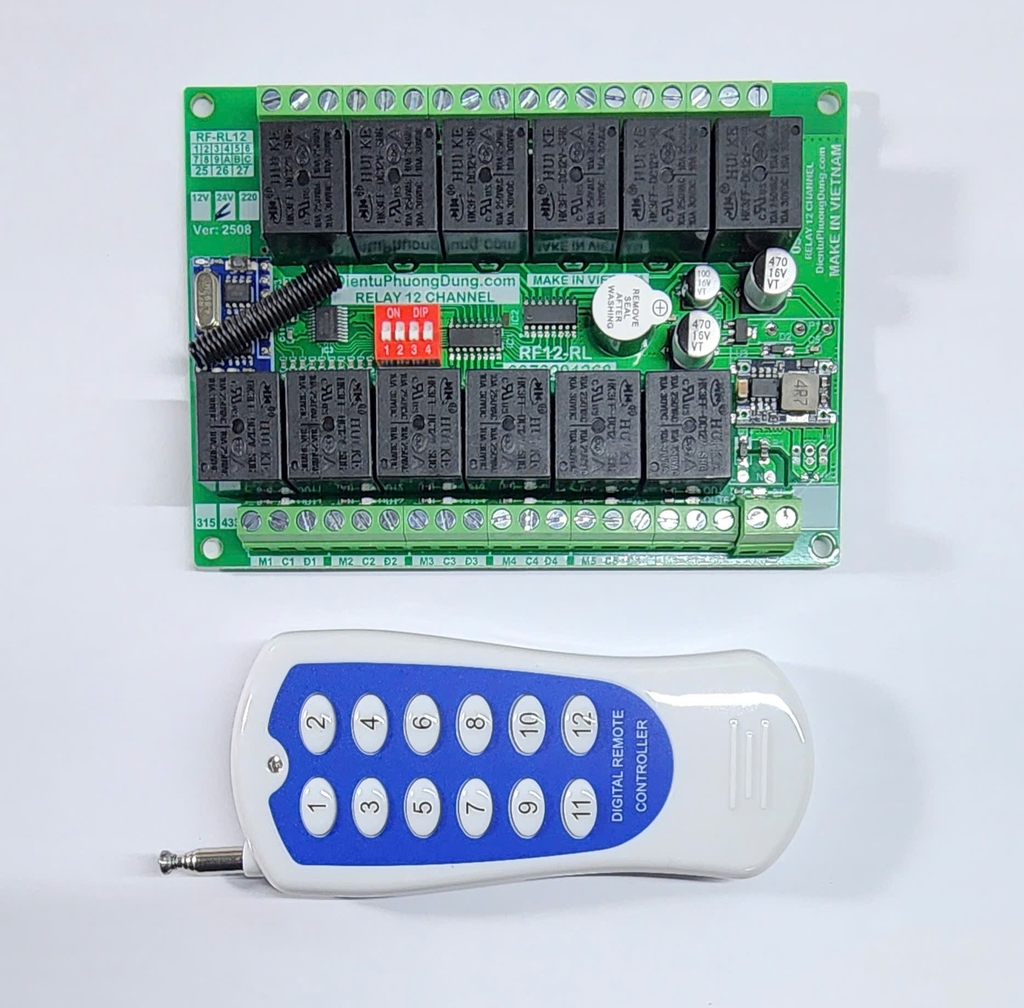

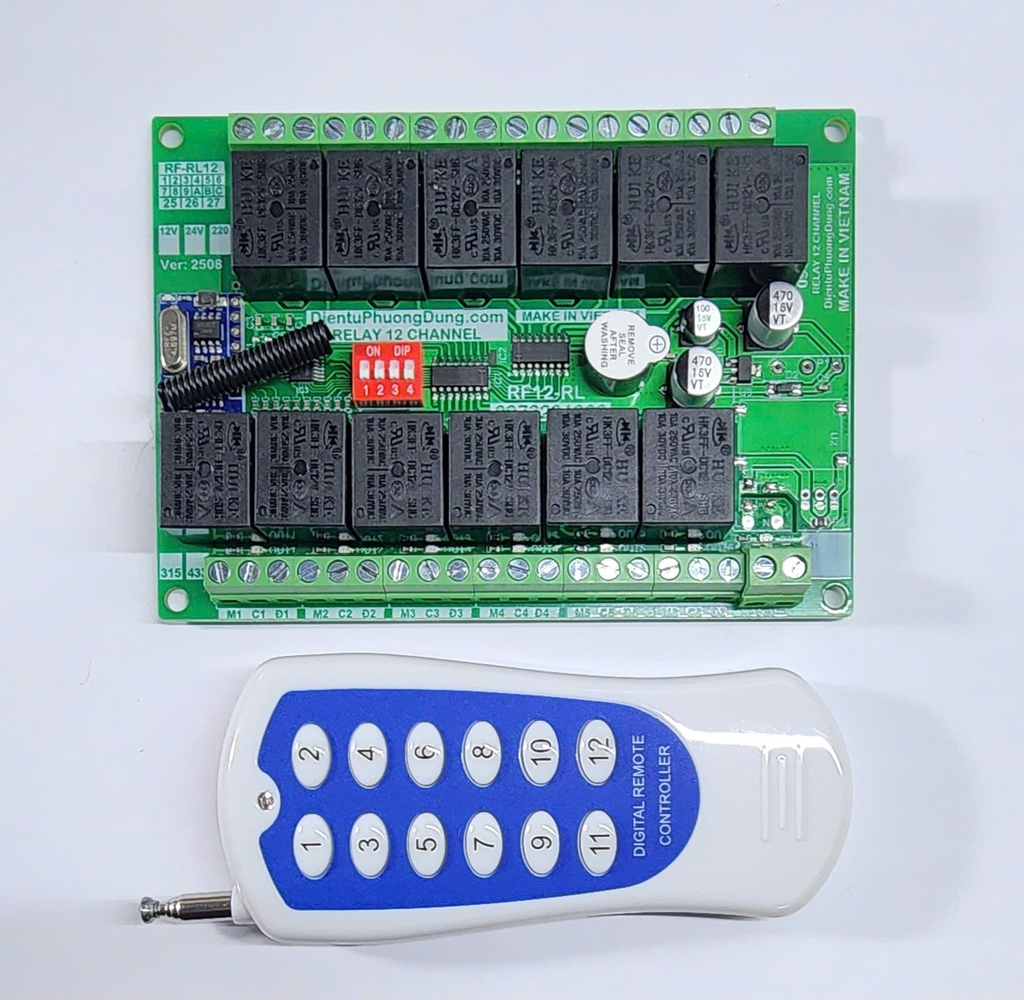

2. Bộ điều khiển - nguồn cấp 12VDC

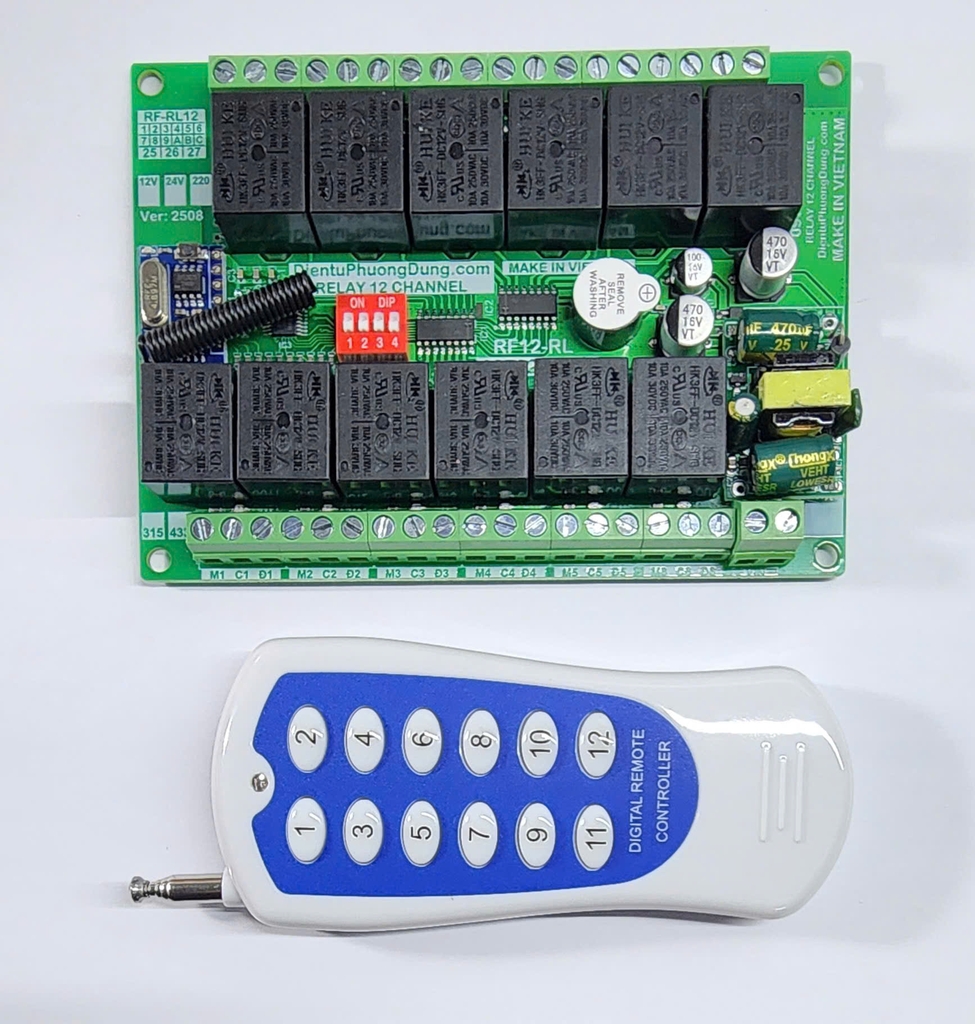

3. Bộ điều khiển không vỏ nguồn cấp 220VAC

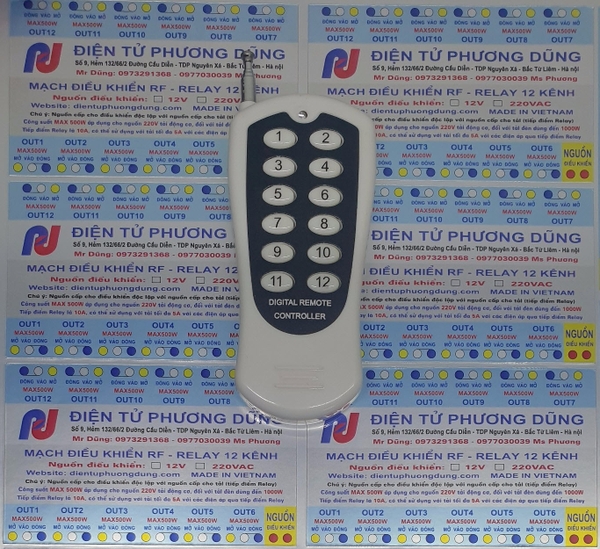

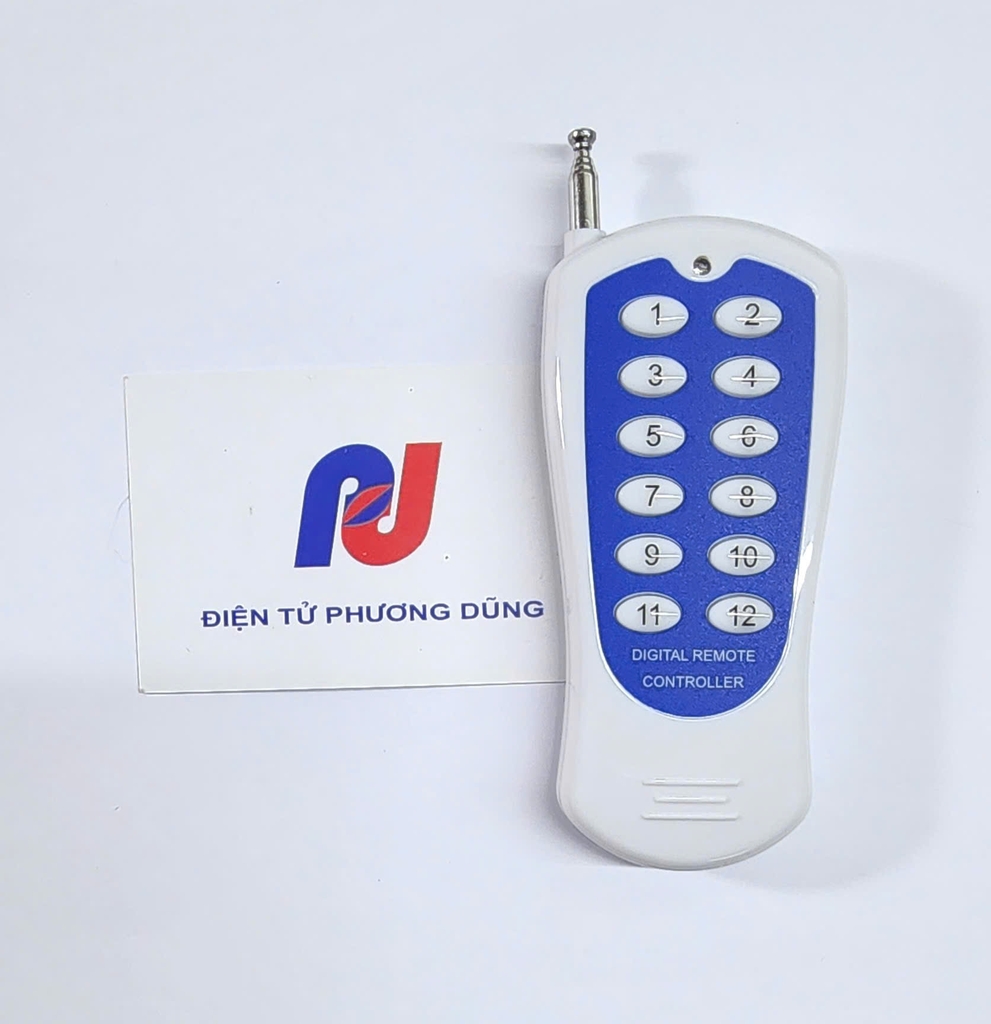

4. Tay điều khiển 12 kênh.

Điều khiển đảo chiều động cơ 1 chiều.

Điều khiển tải độc lập (thông thường):
