Mạch điều khiển RF 8 Kênh - Học lệnh

Mã sản phẩm: PD000928ACV

Đăng ngày: 11/15/2019 10:26:55

Tình trạng: Còn 19 sản phẩm
Thương hiệu: Điện tử Phương Dũng

330.000₫ Giá thị trường: Tiết kiệm:

Có vỏ 220VAC

Tay ĐK 8 kênh

Có vỏ 12VDC

Không vỏ 12VDC

Không vỏ 220VAC

24V + Hộp

Tags: mạch điều khiển RF, mạch điều khiển từ xa, Tần số 315Mhz, rf 8 kênh, điều khiển RF, mạch điều khiển 8 kênh, 8 kênh, Tay điều khiển RF, từ xa 8 kênh

Mô tả
Liên hệ

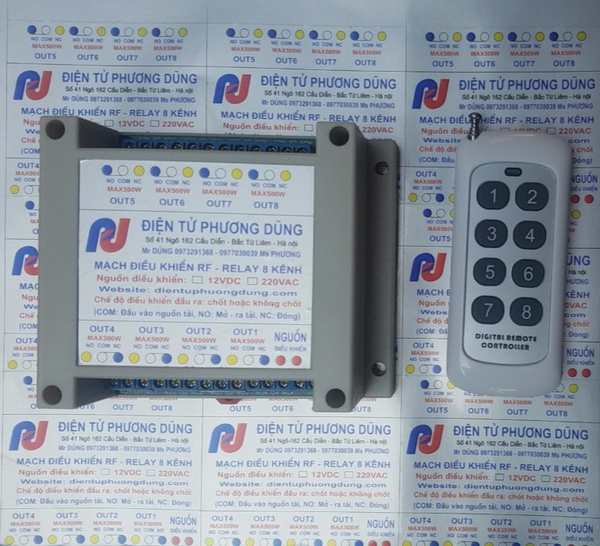

Mạch điều khiển RF 8 Kênh, tần số 315Mhz. Khoảng cách >500m không vật cản, đã thử nghiệm thực tế (vui lòng liên hệ để được hướng dẫn chi tiết). Tay điều khiển tầm xa 1000m.
Có thể điều khiển:
- 01 tay điều khiển cho 1 mạch.
- 01 tay điều khiển đồng thời cho nhiều mạch.
- Nhiều tay điều khiển cho 1 mạch.

Video hướng dẫn https://www.youtube.com/watch?v=57KP50OJR4I

Nguồn cấp cho mạch có thể lựa chọn khi mua hàng các mức điện áp 12VDC (hoặc 9-12VAC), 24VDC, 220VAC.
Các option cho sản phẩm (giá chi tiết được hiển thị khi lựa chọn mua hàng):

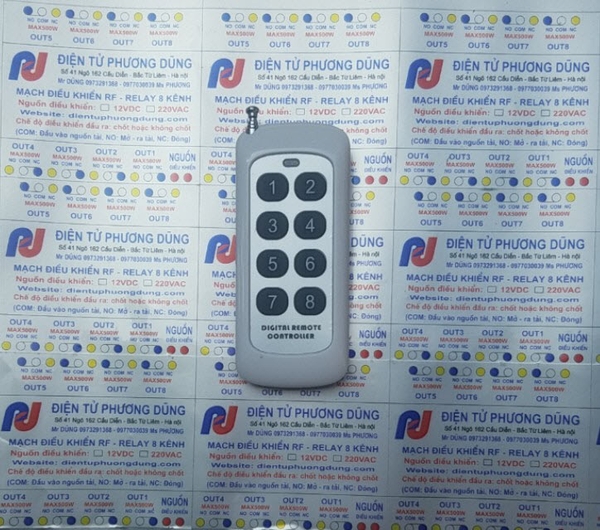

- Tay điều khiển 8 kênh.

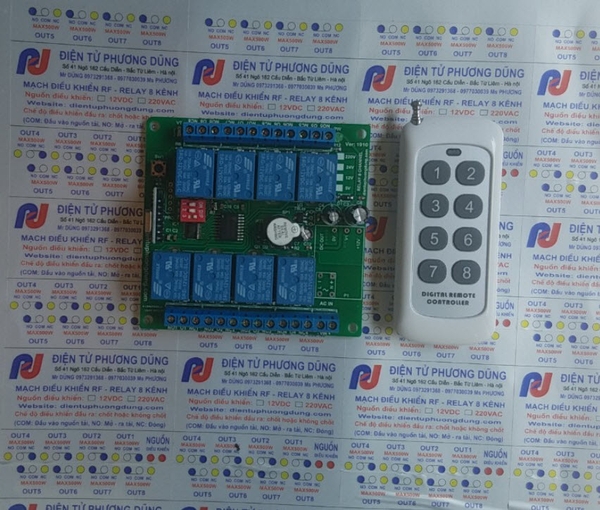

- Tay điều khiển 8 kênh + Bo mạch nhận 8 kênh - nguồn cấp 12VDC hoặc 24VDC - có hoặc không vỏ.

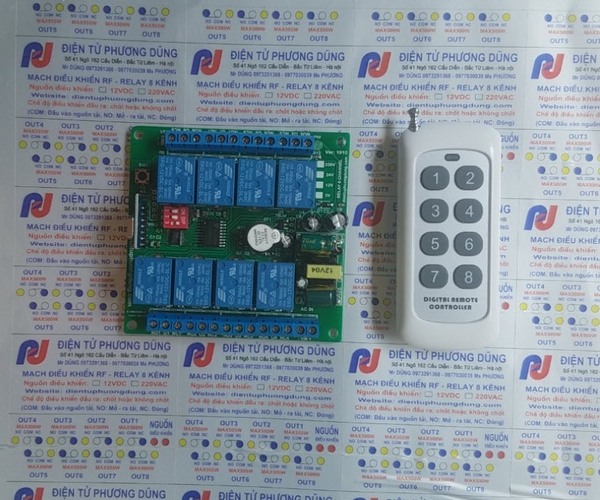

- Tay điều khiển 8 kênh + Bo mạch nhận 8 kênh - nguồn cấp 220VAC - có hoặc không vỏ.

Các bộ phát và bộ nhận cần mã hóa để sử dụng để tránh bị trùng lặp giữa các thiết bị.

Sản phẩm có vỏ: Điện áp 12VDC, 24VDC, 22VAC

Sản phẩm không vỏ - nguồn cấp 12VDC

Sản phẩm không vỏ nguồn cấp 220VAC

Tay điều khiển 8 kênh:

Nguồn cấp cho mạch có thể lựa chọn khi mua hàng các mức điện áp 12VDC (hoặc 9-12VAC), 24VDC, 220VAC.

Hướng dẫn cách học lệnh.
- Nhấn giữ phím SW1, sau đó nhấn 1 phím trên tay điều khiển trong vòng 03 giây. Nhả phím trên điều khiển trước, sau đó nhả SW trên mạch. Rồi nhấn lại phím trên tay điều khiển 1 lần nữa. Như vậy là kết thúc quá trình học lệnh. Bo mạch sẽ kêu tiếng BEEP.
Xóa dữ liệu học lệnh.
- Nhấn giữ phím SW1 trên mạch relay trong vòng 10s, sau khi nhả ra LED VT sẽ nháy nhanh liên tiếp 03 lần, như vậy toàn bộ dữ liệu học lệnh sẽ mất, muốn điều khiển phải học lệnh lại.

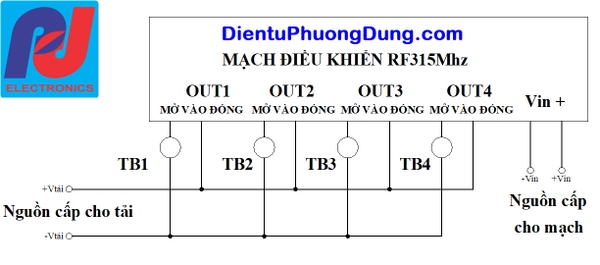

Các chế độ hoạt động
Lựa chọn chế độ hoạt động bằng công tắc màu đỏ trên mạch. Trên công tắc màu đỏ có các số 1, 2, 3, 4. Các bít này gọi là M1 = 1, M2 = 2, M3 = 4, M4 = 8. Khi gạt công tắc sang vị trí ON => giá trị 1. Chế độ = M1+M2+M3+M4

TT	M4	M3	M2	M1	Giải thích chế độ
1	OFF	OFF	OFF	OFF	8L: 8 Relay chế độ chốt; (L) (Nhấn lần 1 đóng, nhấn lần nữa ngắt)
2	OFF	OFF	OFF	ON	8M: 8 Relay đều chế độ nhấn nhả (M) (Nhấn thì đóng, bỏ ra thì ngắt)
3	OFF	OFF	ON	OFF	8S: 8 Relay chế độ liên động (S); Nhấn phím nào => Relay đó đóng, các Relay khác ngắt.
4	OFF	OFF	ON	ON	Relay 1-4 chế độ chốt (L); Relay 5-8 chế độ nhấn nhả (M)
5	OFF	ON	OFF	OFF	Relay 1-4 chế độ liên động (S); Relay 5-8 chế độ nhấn nhả (M)
6	OFF	ON	OFF	ON	Relay 1-4 chế độ liên động (S); Relay 5-8 chế độ liên động (S)
7	OFF	ON	ON	OFF	Relay 1-4 chế độ liên động (S); Relay 5-8 chế độ chốt (L)
8	OFF	ON	ON	ON	Relay 1,2 chế độ nhấn nhả (M); Relay 3-8 chế độ chốt (L)

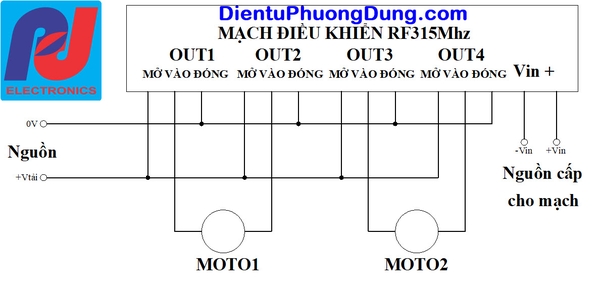

9	ON	OFF	OFF	OFF	Gồm 4 cặp 2 đầu ra chế độ liên động (S) (1-2; 3-4; 5-6; 7-8), phù hợp điều khiển động cơ.
10	ON	OFF	OFF	ON	Gồm 2 bộ 1-3 S, 4 L; 5-7 S, 8L, phù hợp điều khiển cho 02 quạt: 3 số tốc độ và 1 quay.
11	ON	OFF	ON	OFF	Relay 1-5 chế độ nhấn nhả (M); Relay 6-8 chế độ chốt (L)
12	ON	OFF	ON	ON	Chế độ điều khiển xe tự hành, có cầu trục: // 1,2=M; 3,4=L; 5=FL; 6=FR; 7=FORWARD; 8=REVERT;
13-16					Chưa dùng quý khác có nhu cầu thông tin lại để cài đặt.
