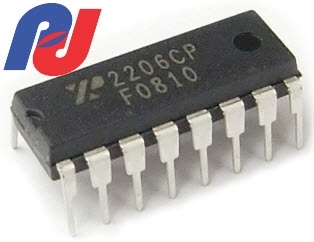

XR2206 Tạo sóng Sine, tam giác, vuông
-
Mã sản phẩm: PD00616Đăng ngày: 11/18/2017 16:06:45Tình trạng: Còn 64 sản phẩm
- Thương hiệu: Đang cập nhật
70.000₫
XR2206 Tạo sóng Sine, tam giác, vuông
XR-2206 Monolithic Function Generator - Tạo xung Sin - Tam giác - Vuông
DataSheet
| FEATURES | - | APPLICATIONS |
| Low-Sine Wave Distortion, 0.5%, Typical Excellent Temperature Stability, 20ppm/°C, Typ. Wide Sweep Range, 2000:1, Typical Low-Supply Sensitivity, 0.01%V, Typ. Linear Amplitude Modulation TTL Compatible FSK Controls Wide Supply Range, 10V to 26V Adjustable Duty Cycle, 1% TO 99% |
Waveform Generation Sweep Generation AM/FM Generation V/F Conversion FSK Generation Phase-Locked Loops (VCO) |
SPECIFICATIONS
OUTPUT:
- Waveforms: Sine, Triangle, Square
- Impedance: 600Ω + 10%.
- Frequency: 1Hz - 1MHz in 6 decade steps with variable ranges.
SINE WAVE:
- Amplitude: 0 - 3Vpp at 9VDC input.
- SQUARE WAVE:
- Amplitude: 8V (no load) at 9VDC input.
- TRIANGLE WAVE:
- Amplitude: 0 - 3Vpp at 9VDC input.
| Chân | Kí hiệu | Kiểu | Mô tả chân |
| 1 | AMSI | I | Đầu vào tín hiệu điều biên |
| 2 | STO | O | Đầu ra sóng Sine hoặc Tam giác |
| 3 | MO | O | Đầu ra bộ nhân |
| 4 | VCC | Nguồn cấp (+) | |
| 5 | TC1 | I | Đầu vào tụ định thời 1 |
| 6 | TC2 | I | Đầu vào tụ định thời 2 |
| 7 | TR1 | O | Đầu ra điện trở định thời 1 |
| 8 | TR2 | O | Đầu ra điện trở định thời 2 |
| 9 | FSKI | I | Đầu vào tần số |
| 10 | BIAS | O | Đầu ra điện áp chuẩn |
| 11 | SYNCO | O | Đầu ra đồng bộ (cần nối điện trở lên VCC) |
| 12 | GND | GND – 0V | |
| 13 | WAVEA1 | I | Đầu vào điều chỉnh dạng sóng 1 |
| 14 | WAVEA2 | I | Đầu vào điều chỉnh dạng sóng 2 |
| 15 | SYMA1 | I | Đầu vào điều chỉnh đối xứng 1 |
| 16 | SYMA2 | I | Đầu vào điều chỉnh đối xứng 2 |
Sine Wave:
Biên độ: 0 - 3V đầu vào DC 9V
Distortion: Ít hơn 1% (tại 1kHz)
độ phẳng: 0,05 dB 1Hz - 100kHz sóng vuông: Biên độ: 8V (không tải) 9V DC đầu vào tăng thời gian: Ít hơn 50ns (tại 1kHz) Fall Thời gian: Ít hơn 30ns (tại 1kHz) đối xứng: Nhỏ hơn 5% (tại 1kHz) Tam giác sóng: Biên độ: 0 - 3V đầu vào DC 9V Độ tuyến tính: Ít hơn 1% (lên đến 100kHz) XR2206 Function Generator Thông số kỹ thuật: Điện áp cung cấp: 9-18V DC Input Waveforms: Square, Sine & Triangle Trở kháng: 600Ω + 10% Tần số: 1Hz - 2MHz trong 4 bước phạm vi có điều chỉnh tốt 1Hz - 2MHz XR2206 Chức năng Generator Kit
