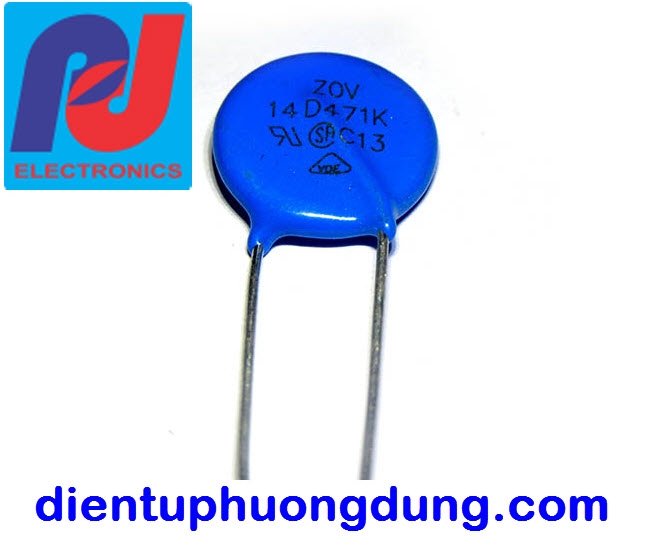

Varistor 14D471K

Tụ Chống Sét Varistor 14D471K



Tổng Quan Về Varistor:

- Varistor là loại điện trở đặc biệt dùng để bảo vệ mạch điện chống lại sự đột biến điện áp cao. Xung cao áp và xung gai sẽ phá hủy nguồn cung cấp điện của thiết bị. Varistor được lắp vào mạch có thể ngăn những xung cao áp và xung gai để tránh hỏng thiết bị.

- Varistor  còn được gọi là điện trở phụ thuộc điện áp hoặc VDR.

- Khi điện áp bên ngoài vượt quá điện áp quy định (chẳng hạn 250VAC), varistor sẽ bắt đầu dẫn điện (tổng trở giảm gần bằng 0 ohm) để giúp thoát các dòng cao áp này xuống đất. Dòng qua varistor sẽ càng tăng khi cao áp đặt vào nó càng lớn.

1. Chức năng của Varistor .

-Trong điều kiện bình thường, điện trở của Varistor là rất cao. Khi điện áp kết nối được đẩy lên cao hơn so với thông số kỹ thuật của Varistor, điện trở trong mạch ngay lập tức được đẩy xuống thấp. Chức năng này cũng được sử dụng để bảo vệ các linh kiện điện tử khỏi sự tăng cao của điện áp. Các Varistor chỉ đơn giản là thêm điện năng vào nguồn. Khi xung điện áp và xung gai xuất hiện, các Varistor sẽ làm ngắt mạch và bảo vệ các thiết bị.

- Tại thời điểm điện áp xuống thấp cũng là lúc dòng điện xuống thấp (tại đó điện trở là rất cao).

Khi điện áp đạt đến điện áp của Varistor , dòng điện được đẩy lên cao rất nhanh (điện trở là rất thấp) và mạch được ngắt.

Thời gian phản ứng: Varistor ngắt mạch nhanh chóng nhưng không ngay lập tức. Luôn luôn có một độ trễ (dù rất nhỏ) khi chúng phản ứng lại với sự xung điện áp. Càng kéo dài thời gian thì sự xung điện áp càng gây hại nhanh chóng tới các thiết bị kết nối. Tốt nhất là phản ứng trong khoảng 1ns hoặc nhanh hơn.

2. Cách lắp Varistor vào mạch.

- Tụ chống sét được lắp ở vị trí đầu vào của nguồn điện.

- Các tụ chống sét được lắp đặt bằng các đường dây nóng và dây nguội nhưng phải được đặt phía sau cầu chì.
Nếu các tụ chống sét gây ra đoản mạch thì cầu chì cũng sẽ ngắt mạch theo, đồng thời ngắt kết nối với các thiết bị.

- Giải pháp đơn giản nhưng bảo vệ hiệu quả.
- Những cầu chì có cường độ dòng điện cao nên được thay thế bằng cầu chì khác phù hợp với thiết bị.

- Một mạch được gọi là bảo vệ tốt thì ít nhất phải lắp ba Varistor . Chúng được lắp lần lượt với ba loại dây dẫn: dây nóng, dây nguội và dây nối đất.

Đặc biệt quan trọng, khi sử dụng Varistor trong mạch cần phải nối sau cầu chì để bảo vệ mạch, nếu không thì không sử dụng.
