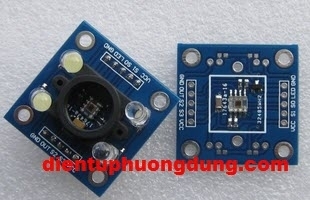

Module cảm biến màu TCS3200
Bộ cảm biến màu TCS3200 có chống nhiễu - Tài liệu Datasheet
(có thêm vòng màu đen, che ánh sáng chiếu ngang)
Thông số kỹ thuật
Điện áp cung cấp: (2.7V đến 5.5V)
Chuyển đổi từ cường độ ánh sáng sang tần số với độ phân giải cao
Có khả năng lập trình để nhận biết đầy đủ các màu sắc
Điện năng tiêu thụ thấp
Giao tiếp trực tiếp với vi điều khiển
S0 ~ S1: Dùng để lựa chọn tỉ lệ tần số đầu ra
S2 ~ S3: Dùng để lựa chọn kiểu photodiode
OUT Pin: Đầu ra tần số
OE Pin: Tần số đầu ra cho phép hoạt động (hoạt động ở mức thấp).
Hỗ trợ đèn LED bổ sung và kiểm soát ánh sáng
Kích thước: 28.4x28.4mm
Nguyên tắc nhận biết màu
TCS3200 có bộ lọc màu, khi lựa chọn một bộ lọc màu nó sẽ cho phép chỉ nhận biết 1 màu và các màu khác sẽ bị chặn. Ví dụ, khi lựa chọn các bộ lọc màu đỏ, Chỉ có ánh sáng tới màu đỏ có thể được thông qua, màu xanh và màu xanh lá cây sẽ được ngăn chặn. Vì vậy chúng ta có thể nhận được cường độ ánh sáng màu đỏ. Tương tự như vậy, khi lựa chọn các bộ lọc khác mà chúng ta có thể nhận được ánh sáng màu xanh hoặc màu xanh lá cây.
Cách thiết lập màu sắc cho TCS3200 |
Tần số đầu ra của TCS3200 trong khoảng 2HZ~500KHZ. Tần số đầu ra có dạng xung vuông với tần số khác nhau khi mà màu sắc khác nhau và cường độ sáng là khác nhau.
Chúng ta có thể lựa chọn tỉ lệ giữa cừng độ sáng và màu sắc theo bảng sau:
Trên module này cũng có chân LED EN đây là chân điều khiển đèn LED để tắt hoặc bật
Cách thiết lập tần số cho TCS3200 |
