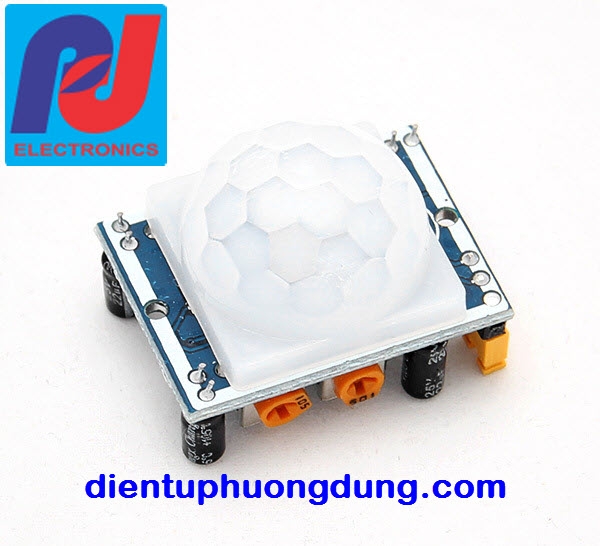

Modul Cảm biến chuyển động PIR HC SR501

Cảm biến chuyển động PIR HC SR501
Thông tin chung
PIR_203 là một một mudule cảm biến chuyển động pyroelectricity (pyroelectric sensor module), được phát triển để phát hiện cơ thể người, Một cảm biến PIR kết hợp với một ống kính Fresnel được gắn trên một PCB kích thước nhỏ gọn cùng với một IC Analog và các linh kiện khác để tạo thành một Module hoàn chỉnh. đầu ra mức cao và độ rộng xung có thể thay đổi được.
Các tính năng và thông số kỹ thuật

• Kích thước nhỏ gọn:  27 x 40 mm
• Đầu ra socket 3-pin, dây dài 20cm
• Nguồn cung cấp: 5V-9V DC
• Điện áp đầu ra: mức tín hiệu High/Low 3.3V
• Ngõ ra tương thích TTL
• Độ nhạy cao
• Thời gian trễ: 0.5s đến 18 phút, có thể điều chỉnh được bằng biến trở có sẵn hoặc thay thế linh kiện R, C
• Thời gian ức chế: 0.5s đến 50s (chấp nhận 0s)
• Nhiệt độ làm việc: 15 đến 70 độ C
• Cảm biến hồng ngoại: 2 yếu tố, độ nhiễu thấp, độ nhạy cao
• Cảm biến ánh sáng: CdS photocell (Có sẵn chỗ, có thể gắn thêm theo yêu cầu của khách hàng)

Lưu ý khi sử dụng: Do tính nhạy cảm cao của cảm biến PIR, không mên sử dụng PIR module trong các điều kiện (hoặc tương tự) sau:

• Môi trường thay đổi đột ngột
• Bị sốc hoặc rung động
• Tại nơi có vật liệu cản trở (ví dụ như thủy tinh) mà nơi đó hồng ngoại không thể vượt qua trong khu vực phát hiện
• Tiếp xúc trực tiếp với gió từ máy sưởi hoặc máy điều hòa không khí
