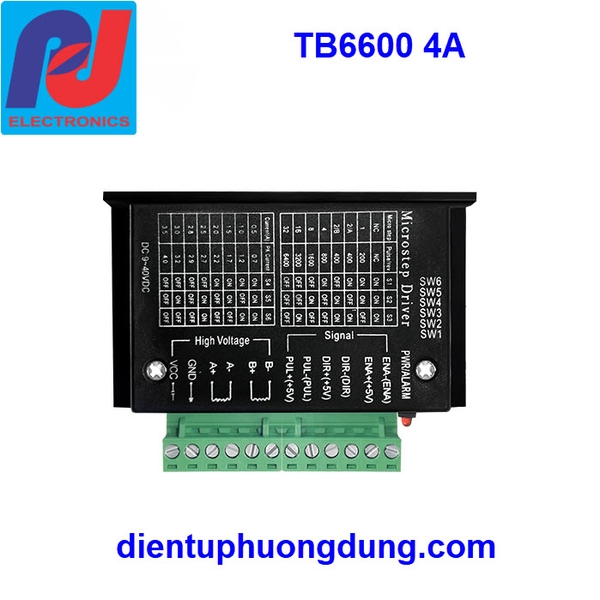

Mạch điều khiển động cơ bước TB6600 4A

  • Mã sản phẩm: PD000983
    Đăng ngày: 04/05/2020 19:35:08
    Tình trạng: Còn 10 sản phẩm
  • Thương hiệu: China
180.000₫

Mạch Điều Khiển Động Cơ Bước TB6600 sử dụng IC TB6600HQ/HG, dùng cho các loại động cơ bước: 42/57/86 2 pha hoặc 4 dây có dòng tải là 4A/42VDC. Ứng dụng trong làm máy như CNC, Laser hay các máy tự động khác.

  • Nguồn đầu vào là 9V - 42V.
  • Dòng cấp tối đa là 4A.
  • Ngõ vào có cách ly quang, tốc độ cao.
  • Có tích hợp đo quá dòng quá áp.
  • Trọng lượng: 200G.
  • Kích thước : 96 * 71 * 37mm.
  • Cài đặt và ghép nối:DC+: Nối với nguồn điện từ 9 - 40VDC
  • DC- : Điện áp (-) âm của nguồn
  • A+ và A -: Nối vào cặp cuộn dây của động cơ bước
  • B+ và B- : Nối với cặp cuộn dây còn lại của động cơ
  • PUL+: Tín hiệu cấp xung điều khiển tốc độ (+5V) từ BOB cho M6600
  • PUL-: Tín hiệu cấp xung điều khiển tốc độ (-) từ BOB cho M6600
  • DIR+: Tín hiệu cấp xung đảo chiều (+5V) từ BOB cho M6600
  • DIR-: Tín hiệu cấp xung đảo chiều (-) từ BOB cho M6600
  • ENA+ và ENA -: khi cấp tín hiệu cho cặp này động cơ sẽ không có lực momen giữ và quay nữa
  • Có thể đấu tín hiệu dương (+) chung hoặc tín hiệu âm (-) chung cho module điều khiển động cơ

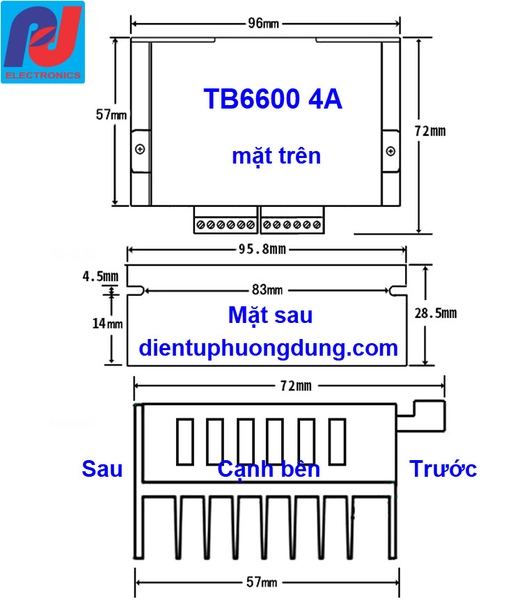

Kích thước Mạch điều khiển động cơ bước TB6600

Sản phẩm được cung cấp bởi Điện tử Phương Dũng - Website: dientuphuongdung.com

Cửa hàng có nhiều sản phẩm, Quý khách không tìm thấy trên web có thể liên lạc với số: 0973291368  - Mr Dũng hoặc Ms Phương: 0977030039

Trân trọng cảm ơn Quý khách!
